テラス屋根 特殊納まり解剖（1）前面台形

エクステリア商品には【規格サイズ】というものがあって。

敷地に合わせた形にする場合は、カットするなどして、

敷地の大きさ・形に合わせる･･･という作業が必要になります。

間口・出幅のようなタテヨコのほかに。

結構お話を伺うのが、ナナメの敷地。

各メーカー、四角ベースではない土地や形に対応するための方策を用意しているんですが、

今回は、テラス屋根を前面が斜めになっている敷地に建てるとき。

どんなふうに対応するのか、見てみましょう。

正面を斜めにすると、起こること

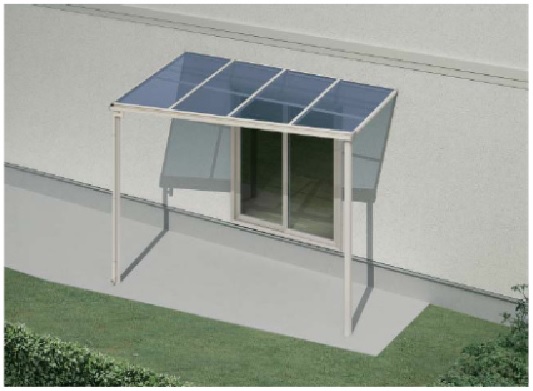

YKKAP　ソラリア

屋根系のエクステリア商品を切る場合、屋根パネルはもちろん、

それを組み上げるアルミ部品のカットも同時に行うことになります。

もともとある四角形をまっすぐ詰める場合は、

規格品を現場でカットしてしまえば終了になるんですが。

斜めにする場合、状況によっては、元の部材では長さが足りない・・・ということに。

･･･昔習った算数の話になってくるのですが（筆者はこういうの、苦手でした･･･）

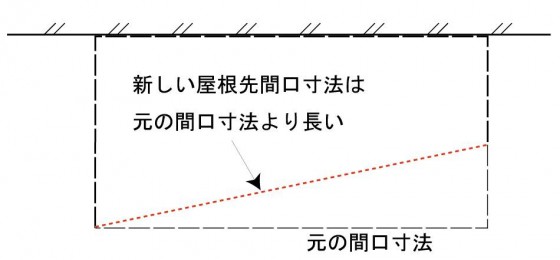

斜めに切った後のテラス屋根のラインが赤点線だとして。

三角形の底辺（＝元の間口サイズ）よりも、斜辺の方が絶対長くなるのです。

つまり、これに対応するために、元の部材よりも長い部品を使う必要が出てきます。

次に。

テラス屋根には建物側から屋根先（前枠）の方に向かって、

水を流すための勾配がついています。

勾配のついている屋根を斜めにカットすると、

柱のつく部分の高さも左右で異なってくるのです。

･･･三次元の話でアタマが痛くなりそうですが･･･

図は、柱側から建物の方に向かってテラス屋根を見たつもりのものです。

高さが上がる分、柱の長さも長くなりますね。

さらには、地面に対して取付位置が水平でなく、斜めの状態になるので、

これに対応するための部品も必要になってきます。

こんな部材を使います

というわけで。テラス屋根を斜めに切りたい場合、

用意する基本の部材はこんな感じです。

・元より長い前枠

・元より長い柱

・斜めの場所にうまく柱を固定するための部品

実際は、建物側の高さや間口切詰の有無等で、必要な部品が異なってくる場合もあります。

また、メーカーによって構成が異なったりもするので、

一概に言えないところではありますが。

およそ、仕組みとしてはこんな感じで斜めに対応しています。

まとめ

さて、数あるいわゆる【異形対応】の中から、今回は【正面（前面）台形】を扱いました。

注意点として、屋根の仕上がり形状によって、仕様が限られる場合があります。

今回のような前面側（正面側）の台形加工の場合、基本的に

【F型（フラット）だけの対応になっている】と覚えておいてください。

形は限られますが、屋根を架けることを諦める必要はないのです。

敷地の形状は千差万別、本当に様々です。

魔法のようにすべてに対応するのは難しくても、

できるところまで精一杯！　の屋根は造れるかもしれません。

お悩みの場所があれば、ぜひご相談くださいね。
