LIXIL タイルデッキの施工手順・作り方（基礎編）

投稿日：2017年6月6日更新日：2023年9月26日

投稿日：2017/6/6更新日：2023/9/26

著者：エクスショップ編集部

新着情報

タイルテラスは、お庭での食事や読書を楽しむなどリビングの延長としての使い方はもちろん、メンテナンスが簡単な雑草対策としてもお勧めです。ウッドデッキとはまた一味違うより快適な空間が魅力です。新商品タイルテラスの施工方法は人工木ウッドデッキとほぼ同じです。メーカーさんから施工開設動画も公開されていますので合わせてその手順をご紹介します。(バイヤー山田)

■タイルデッキの施工手順は、人工木ウッドデッキとほぼ同じです。

LIXILさんより施工手順書と施工方法の解説動画が公開され、だれでも見れる状態になっていますので今後施工される方やエクステリアの施工に携わる方にはぜひご覧いただきたいと思います。またタイルデッキを検討中の方はぜひ構造を知っていただき強度面などを確認いただければと思います。

タイルデッキの施工動画が公開されています。

タイルデッキ取り付け説明書（LIXIL 施工説明書PDFへリンクします）
http://www2.toex.co.jp/rp/dfw/exsas4/torisetu/files/E43504A.pdf
施工説明動画（LIXIL公式施工説明動画）
テラス・庭まわり＞タイルデッキ　を参考にしてください。
http://www.biz-lixil.com/products/exsimulation/movie/index_001.html

■タイルデッキの取り付け説明書と開設動画に基づいて施工方法をご紹介します。

紹介されるサイズは間口3,000mm出幅1800mmのタイルデッキにL字ステップ1段

まずはタイルデッキの骨組みとなる基礎部分の施工手順の説明を説明します。

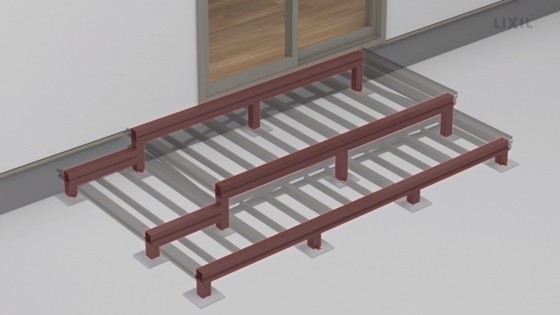

タイルデッキの施工手順１

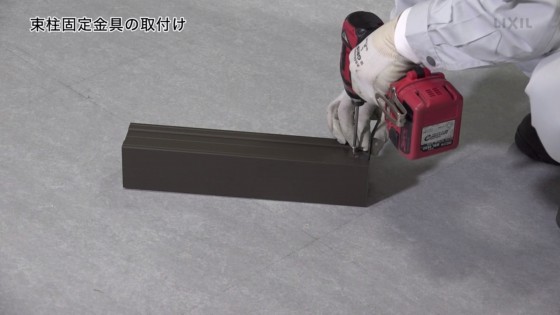

タイルデッキの施工手順２

まずL字のアングルの形をしている、束柱固定金具を取り付け、束柱を施工します。この部分はLIXILの人工木ウッドデッキの樹ら楽ステージとレストステージと同じです。

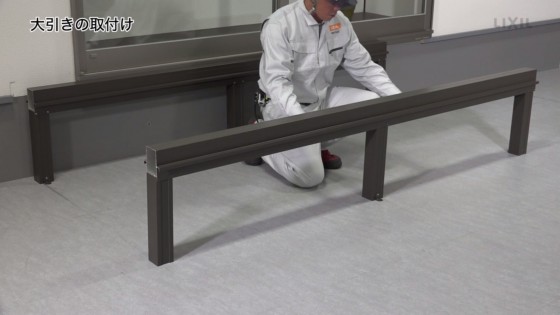

タイルデッキの施工手順3

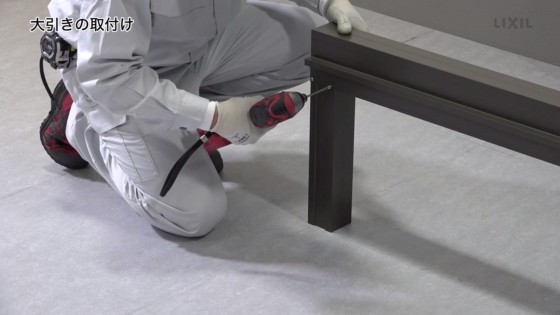

タイルデッキの施工手順4

大引きを束柱にネジで取り付けし固定します。固定方法などが人工木ウッドデッキとほぼ同じですが、羽がでているタイルデッキ独自の形状になっています。

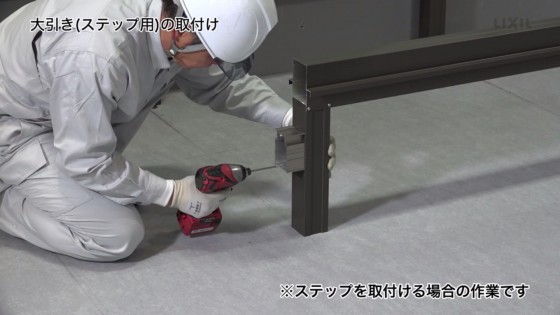

タイルデッキの施工手順5

（タイルデッキに段床ステップを取り付ける場合にのみ必要な作業です）
束柱に下穴を空け大引き固定部品を束柱にネジで取り付けいます。ステップ用の大引きを固定します。動画は1段用タイルデッキのステップですが2段になる場合は、同じ作業を2回行うイメージです。

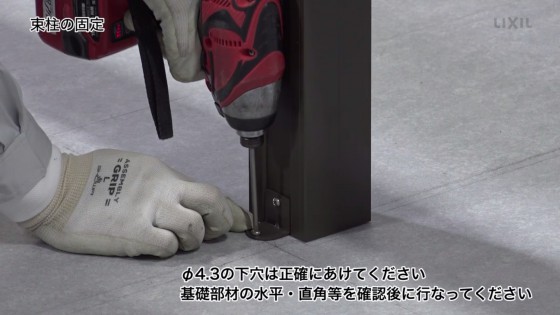

タイルデッキの施工手順6

大引き・束柱の組み立てが終われば、束柱固定金具を地面の基礎や束石にアンカーなどで固定します。この時に水平・垂直が出ているかどうか確認すると以後の狂いが少なくタイルデッキの組み立てがスムーズになります。

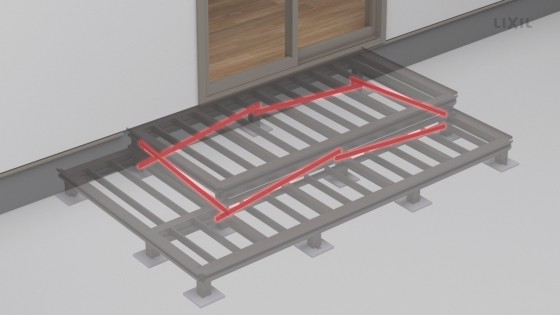

タイルデッキの施工手順7

基礎部分が仕上がれば次に「筋交い」を設置します。

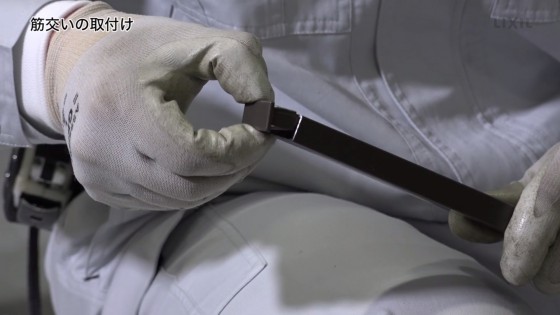

タイルデッキの施工手順8

筋交いの両端にキャップを押し込んで設置します。

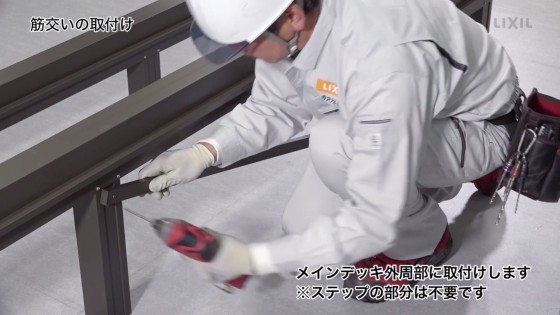

タイルデッキの施工手順9

筋交いを束柱にねじで固定します。筋交いはタイルデッキ全体を支え、横揺れなどを防止する重要な役割を果たします。

タイルデッキの施工手順10

（タイルデッキに段床ステップを取り付ける場合にのみ必要な作業です）段床用部材を束柱にねじで取り付けます。ステップ用の補助根太や大引きを取り付けます。

タイルデッキの施工手順11

根太・補助根太を大引きに取り付けます。

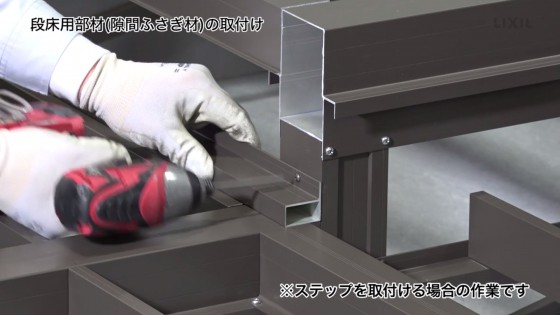

タイルデッキの施工手順12

（オプション：段床1段・2段施工時のみに必要な作業です。）
隙間ふさぎ材をを束柱にねじで固定します。この部材は、ステップの取り付ける場合にのみ必要です。

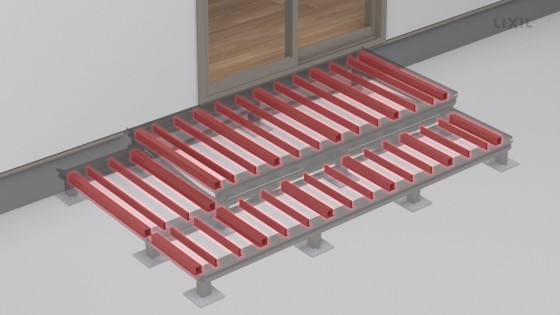

タイルデッキの施工手順13

次にタイルをささえる根太と補助根太と取り付けます。

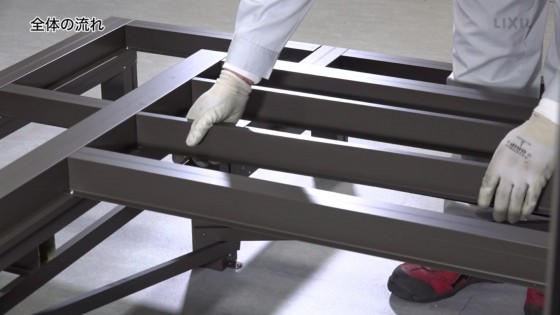

タイルデッキの施工手順14

タイルの重量を分散して支えるための根太で300mm間隔に設置します。

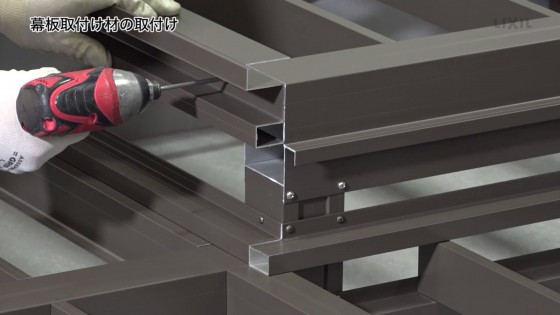

基礎部分の最後に幕板取り付け材を根太・大引きにネジで取り付けます。

タイルデッキの施工手順15

幕板固定する金具とタイルの端部をそろえるための補助金具です。

これで基礎部分が完成となります。少し樹ら楽ステージ・レストステージと比べ部材が多くなりますが、湿式でタイルデッキを作る時より運び入れる資材の量や養生期間が不要なためトータルで見るとメリットが多いとバイヤーの山田は思ってます。

次回のブログで、いよいよタイルの張り込みと仕上げ方法についてご紹介します。
