賢く選ぶ・上手に使いこなすためのオーニングの基礎知識

  • オーニングのメリット
  • オーニングの形状・構造
  • 選び方・使用上の注意
  • ピックアップ施工例
  1. 4. オーニングの主な形状

    オーニングにはその用途や設置環境などに応じていくつかのタイプに分類されます。

  2. 5. オーニングの構造

    オーニングを構成する部品の名称とその役割についてご紹介します。

  3. 6. オーニングの設置箇所について

    オーニングを設置することで、夏場の電力消費を最大で1/3にまで減らすことが可能です。

オーニングの形状・構造【壁付け･ウィンドウ等のタイプ】

4. オーニングの主な形状

壁付けタイプ

壁付けタイプ
住宅の壁に取り付ける一般的なオーニングのタイプ。リビングとデッキを繋ぐ窓上に取り付けたり、テラス窓に取り付ける事が多い。種類も豊富にございます。

主な商品

ウィンドウタイプ

ウィンドウタイプ
窓に取り付けるタイプ。角度が自由に調節でき、季節に応じて日差しを調節できます。

主な商品

スクリーンタイプ

スクリーンタイプ
スクリーンには日除け・視線除け効果があります。壁付けオーニングと一体して使用できるものもございます。オーニングを出さずにスクリーンだけをすだれのように使用することもできます。オプションでスクリーンを固定する専用のフック金具もございます。

主な商品

独立タイプ

独立タイプ
住宅の構造や外壁素材で壁の形状により取り付けられない方にお勧めです。また壁から離れた場所にも自由に設置が可能なのでガーデニング空間に日陰を採り入れたい方に便利です。

主な商品

5. オーニングの構造

構成部品の名称とその役割

番号をクリックしてください。各部位の説明が表示されます。

カーポート
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8

1.上ケース

キャンバス生地や部材を雨や埃から守るケース。メーカーによりオプションになっている場合があります。冬季など普段は使わないときに虫やホコリが入り込まないように取り付けることをお勧めいたします。

2.サイドキャップ

上ケースの端に取り付け、ブラケットを守り、意匠性を高めます。

3.キャンバス

生地は主にポリエステルやアクリル素材です。生地によっては紫外線をほぼ100%カットします。不燃材を利用したものもあり設置場所応じた生地を選択してください。

4.前枠

キャンバスとアームを固定するパーツです。収納したときに正面に見える部分で種類により大きさが異なります。商品によってはこの部分にロールスクリーンが付いています。

5.アーム

手動ギアが回転する事でアームが可動し、キャンバスを出し入れします。可動部には丈夫なベルトワイヤーを使用しており耐久性に優れています。

6.下ケース

キャンバス生地や部材を風で舞い上がる塵や埃から守るケースです。

7.ブラケット

アームや手動ギアを固定するベースパーツです。

8.クランクハンドル

先がフック型の棒。手動式オーニングを使用する際に必要となります。長さの目安は、取付位置から自分の胸の辺りまでの高さが標準的です。地面から操作する場合とウッドデッキの床上から操作する場合、長さが異なりますので選択時には利用する立ち位置をご確認ください。

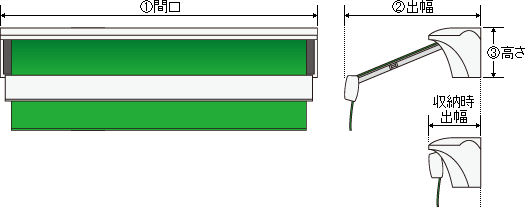

寸法の表記について

寸法の表記について

  1. ① 間口・・・

    キャンバス収納ケース本体の横の幅を指します。最適なサイズは、掃きだし窓の大きさと同じ大きさか、一回り大きなサイズの間口をお勧めいたします。

  2. ② 出幅・・・

    キャンバス生地を最大幅に出した際のキャンバス収納ケース本体から前枠までの距離を指します。弊社で対応できる最大の出幅は3000mmまでで、それ以上の出幅となると対応が出来かねますのでご了承ください。キャンバス生地収納時には、ケースの出幅を指します。

  3. ③ 高さ・・・

    収納時の本体ケース高さのことを指します。設置場所の上に屋根、バルコニーやシャッターボックスがある場合、高さによっては取り付けができない場合があります。また作業用とメンテナンス用の高さが必要になりますので現場調査時に確認いたします。

6. オーニングの設置箇所について

木造の構造体（建物内の柱）に直接取り付けます。

ベースプレート
オーニングは外壁に後付けし固定用のビスは木造の構造体（建物内の柱）に直接取り付けます。そのため取り付け希望位置の建物内に柱が無い場合は取り付けできない場合があります。
その場合は、ベースプレートと呼ばれる補強部材を用いて設置いたします。

※外壁通気工法の場合は、専用部品「通気工法対応部品」で対応できます。

軽量鉄骨造の建物、ALC素材の外壁には取り付けできません。

軽量鉄骨造の建物、ALC素材の外壁には取り付けできません。
オーニングは構造物(建物内の柱)に取り付けるため柱に取り付けが難しい構造体の場合は取付けができません。またALC素材を使用している外壁の場合、外壁材が割れる恐れがありますので、壁付けタイプの取付対応ができません。
ただし、独立タイプのオーニングであれば問題なく取付が可能です。１階であれば独立フレームを設置し、フレームにオーニングを取付けますので、外壁や構造などの住宅条件に関係なく取付けることが可能です。
